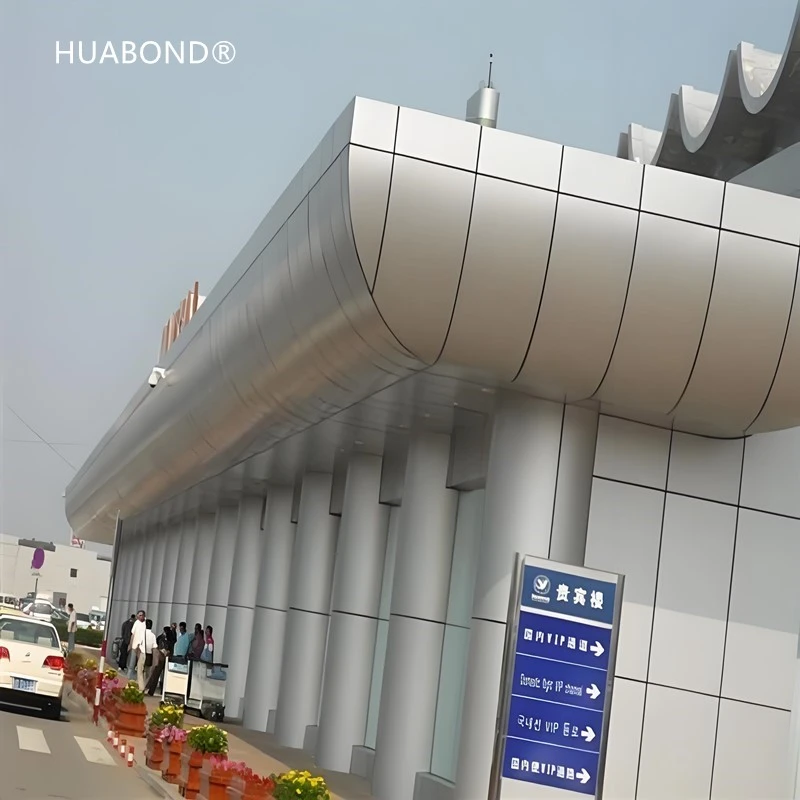

Kavisli alüminyum kompozit panel yapımı, binaların güzelliğini iyileştirmek için güçlü bir araçtır, ancak soğuk bükülme işlemi, eklem tedavisi, yapısal stabilite ve diğer bağlantılar biraz zordur ve . Aşağıdakiler, anahtar parametreler ve süreç detayları olan 8 tipik problem ve hedefli çözümlerdir:
1. kavisli yüzey oluşturma problemleri
1) Soğuk bükme çatlaması/kırışması
Fenomen: Panelin alüminyum tabakası kırılır veya bükülürken çekirdek malzeme kırışıklıkları
Neden:
Bükme yarıçapı <İzin verilen minimum değer (3mm plaka: R 60 mm'den daha büyük veya eşit; 4mm plaka: R 80mm'den büyük veya eşit)
Yanlış bükülme yönü (çekirdek lif yönüne dik olarak bükülmelidir)
Çözüm:
✅ Katmanlı kademeli bükme yöntemi:
① 3 kez basınç uygulamak için üç roll plaka bükme makinesi kullanın (basınç 0.5MPa → 0.8MPa → 1.2mpa)
② Her bükülme açısı 15 dereceden veya 15 dereceye eşittir ve stres her 2 saatte bir serbest bırakılır
✅ Küçük yarıçaplı keskin virajlar için (R ＜ 50mm), takviye için 3mm ince plaka + destek alüminyum plaka kullanın
2) Rebound deformasyonu
Fenomen: Ark Yüzeyi Ribaunt ve Kurulumdan Sonra Hemen Olur
Sebep:
Bükme telafisi yok (geri tepme açısı yaklaşık 3 derece 5 derecedir)
Omurganın eğriliği plaka eşleşmez
Çözüm:
✅ Bükme İşleme Yöntemi:
Ribaunt miktarını hesaplayın ve işleme sırasında% 5% 8 daha fazla bükün (tasarım eğriliği 30 derecedir, gerçek viraj 31.5 derece 32.4 derecedir)
✅ Omurga ön ayarlama:
Kurulumdan önce omurganın eğriliğini tespit etmek için bir lazer tarayıcı kullanın ve hata> 2mm/m olduğunda yeniden ayarlayın
2. ortak tedavi problemleri
3) Eklemlerde şişkinlik/çatlama
Fenomen: ark eklemlerinde şişkinlik veya yapıştırıcı dikişlerinin yırtılması
Neden:
Termal Genişleme ve Kasılma Değiştirilmesi Kısıtlıdır (Alüminyum Kompozit Panellerin Doğrusal Genişleme Katsayısı 2.3 × 10⁻⁵/ Derece)
Sızdırmazlığın yetersiz esnekliği (yer değiştirme kapasitesi<25%)
Çözüm:
✅ Esnek eklem sistemi:
A [kart dikiş genişliği 8 12 mm]> b [kapalı hücreli PE köpük çubuğu ile doldurun]
B> C [Hava koşullarına dayanıklı silikon tutkal uygulayın (yer değiştirme kapasitesi%50'den büyük veya%50'ye eşit)]
C> D [Yüzey içbükey arktır]
✅ Commed Overlacp: Hiperbolik paneller çapraz dikişlerden kaçınmak için balık ölçeği çakışması (örtüşme 20 mm'den daha büyük veya eşit) kullanır
4) Kavisli Edge Çarpma
Fenomen: Kenar Alüminyum Kompozit Panel kenar şeridinden ayrılır
Neden: Kenar şeridi kavisli yüzey ile deforme olmak için çok sert
Çözüm:
✅ Özelleştirilmiş esnek kenar şeridi:
Geleneksel kenar şeridini değiştirmek için 1mm kalınlığında yumuşak alüminyum şerit kullanın
Tasarlanan ark içine ön bükün ve sonra yapıştırıcı ve düzeltme (yapısal tutkal + mekanik toka)
3. yapısal kurulum sorunları
5) Omurga kavisli yüzeye uymaz
Phenomenon: There is a gap between the plate and the keel (>3mm)
Sebep:
Omurganın soğuk bükülme doğruluğu yetersizdir
The spacing between the hanging points is too large (>800mm)
Çözüm:
✅ Üç boyutlu ayarlanabilir omurga sistemi:
| Bileşenler|Ayarlama özelliği|Kontrol doğruluğu |
| Ana omurga|Düzlem açısı ± 15 derece| 1 derece |
| Bağlantı Pençesi|Radyal yer değiştirme ± 20mm| 0.5mm |
| Evrensel Adaptör|Uzayda 360 Derece Rotasyon| 2 derece |
6) Yüzey düzlüğü standardı aşıyor
Fenomen: 2m hükümdar boşluğu kontrol eder> 3mm
Sebep:
Plakanın eşit olmayan kalınlığı (tolerans> ± 0.2mm)
Yanlış Kurulum Dizisi
Çözüm:
✅ Çapraz konumlandırma yöntemi kurulumu:
① Önce merkez referans plakasını düzeltin
② Kurulumu eğrilik ışını yönü boyunca her iki tarafa da genişletin
③ Takılı her 3 plakayı kontrol etmek için bir lazer yüzey ölçer kullanın
4. Özel İklim Sorunları
7) Yüksek sıcaklık maruziyeti nedeniyle kabarma
Fenomen: Yaz aylarında tahta yüzeyinin şişmesi
Sebep:
PE çekirdek malzemesi yüksek sıcaklıkta genişler (hacim ＞ 70 derecesinde% 1.5 artar)
Arkada egzoz kanalı yok
Çözüm:
✅ Destekleme havalandırma katmanı tasarımı:
Omurga ile tahtanın arkası arasındaki mesafe 15 mm'den daha büyük veya eşittir
Üst/altta yedek havalandırma delikleri (φ10mm, aralık 1m)
Sıcaklık Yüksek sıcaklığa dayanıklı çekirdek malzeme seçin (kaya yünü çekirdeği gibi, 120 dereceye dayanıklı)
8) Düşük sıcaklık tutkal eklem arızası
Fenomen: Sızdırmazlık maddesi kırılgan hale gelir ve 10 derecenin altına düşer
Neden: Sıradan silikon yapıştırıcı düşük sıcaklıkta kırılgan hale gelir
Çözüm:
✅ Arctic daire dereceli sızdırmazlık maddesi:
Poliüretan MS tutkalını seçin (40 derece ~ 100 dereceye uygulanabilir)
Tutkal enjeksiyon sıcaklığı ＞ 5 derece, 48 saat boyunca kürleme
Nihai Süreç Garanti Önlemleri
1. dijital önceden oluşturma
Tahtayı optimize etmek için temel nokta bulutu → BIM modellemesini elde etmek için 3D taramayı kullanın → CNC Sayısal Kontrol Bükme
2. Örnek bölüm testi
Sitede 3㎡ örnek yapın ve dayanın:
10 kat 15 derece ~ 60 derece sıcaklık döngüsü
8- Seviye Rüzgar Titreşim Testi
2000lx Ultraviyole Işınlama 168 Saat
3. işçiler için özel eğitim
Soğuk bükülme operatörlerinin kavisli alüminyum kompozit panel kurulum sertifikasını tutması gerekir (geçiş oranı<40%)
>Maliyet optimizasyonu ipuçları: Hiperbolik yüzey, ekleme için birden fazla tek kavisli yüzeye sökülebilir ve işlem ücreti% 60 azaltılır (durum: Guangzhou Baiyun Havaalanı T2 Terminal Dalga Tavanı)
Klasik vaka problemi incelemesi
Kavisli yapı için çekirdek formül:
"Bir hesaplama (bükülme miktarı), iki yavaşlık (kademeli basınç), üç ventilasyon (arka boşluk ventilasyonu), dört yumuşak dikiş (geniş dikiş elastik tutkalı)"
Bunu kesinlikle takip etmek, kavisli alüminyum kompozit panellerin kurulum kusur oranını sektör ortalamasından% 35 ila% 5'den az azaltabilir .
